ساخت چراغ قوه شارژی!!!!!!!

[reza computer]

سلام میخوام یه چراغ قوه بسازم و توش یه مولد برق بذارم که وقتی چراغ قوه را تکون میدم انرژی الکتریکی تولید بشه و بره تو باتری ذخیره شه

فقط چندتا سوال دارم:

1. چطوری میتونم تو باتری شارژی هم انرژی ذخیره کنم و هم ازش انرژی بگیرم؟
2. برای این که از این طریق دوتا LED را روشن کنم چه نوع باتری شارژی باید بخرم ؟
3.از کجا میتونم باتری شارژی و سیم لاکی بخرم؟

[ali_mohandes]

این وسایلی که میخوای مغازه های الکترونیکی دان همه
میشه سوال رو دقیق تر بگی؟
این که تکونش بدی انر ژی تولید کنه؟؟؟؟؟

برای این که هم انر ژی رو ذخیره کنی به منبعی که باطری رو شارژ می کنه به قطب مثبتش یه دیود بذار که باطری قشنگ شارژ بشه انرژی هم بخوای بگیری ای لی دی هارو به دوسر باطری وصل کن البته بایک کلید یه باطری3ولت فک کنم کافی باشه واسه2تا ال ای دی فق هردورا موازی ببند
موفق باشی

[reza computer]

بعله میخوام وقتی تکونش میدم شارژ شه

فقط میشه یه خورده ساده تر و مفصل تر توضیح بدی؟

مرسی

[ali_mohandes]

من نمی دونم چجوری میشه وقتی تکونش بدی شارژ بشه(شاید باپیزو الکتریک بشه چون وقتی تکون می خوره یه ولتاژ وجریان کمی رو تولید می کنه ولی اون قدر نیس که بشه ازش باطری رو شارژ کرد) ولی بقیه کار رو می تونم کمکت کنم

[MOHAMMAD_ASEMOONI]

سلام
روشهای مختلفی برای تبدیل حرکت به برق وجود داره
یکیش استفاده از ژنراتور هست . چیزی شبیه دینام دوچرخه
این چراغ قوه با همین روش شارژ میشه و احتیاج به تعویض باتری نداره . حتی اگر باتریش رو هم بردارین , با چرخاندن دسته LED ها روشن میشه

[ برای مشاهده لینک ، با نام کاربری خود وارد شوید یا ثبت نام کنید ]
شارژرهای مویایل هم هست که باتری رو با حرکت شارژ میکنه

[ برای مشاهده لینک ، با نام کاربری خود وارد شوید یا ثبت نام کنید ]

[ برای مشاهده لینک ، با نام کاربری خود وارد شوید یا ثبت نام کنید ]
روش چرخ لنگر هم هست که از هر طرف بچرخه برق تولید میکنه مثل شارژر بعضی از ساعتها

[ برای مشاهده لینک ، با نام کاربری خود وارد شوید یا ثبت نام کنید ]

[ali_mohandes]

سلام
روشهای مختلفی برای تبدیل حرکت به برق وجود داره
یکیش استفاده از ژنراتور هست . چیزی شبیه دینام دوچرخه
این چراغ قوه با همین روش شارژ میشه و احتیاج به تعویض باتری نداره . حتی اگر باتریش رو هم بردارین , با چرخاندن دسته LED ها روشن میشه

[ برای مشاهده لینک ، با نام کاربری خود وارد شوید یا ثبت نام کنید ]
شارژرهای مویایل هم هست که باتری رو با حرکت شارژ میکنه

[ برای مشاهده لینک ، با نام کاربری خود وارد شوید یا ثبت نام کنید ]

[ برای مشاهده لینک ، با نام کاربری خود وارد شوید یا ثبت نام کنید ]
روش چرخ لنگر هم هست که از هر طرف بچرخه برق تولید میکنه مثل شارژر بعضی از ساعتها

[ برای مشاهده لینک ، با نام کاربری خود وارد شوید یا ثبت نام کنید ]

درسته ولی این چیزی که شما گزاشتید خودتون هم گفتید با چرخاندن اون اهرم شارژ میشه ایشون میخواهد تکونش بدهد تاشارژ بشه

[MOHAMMAD_ASEMOONI]

درسته ولی این چیزی که شما گذاشتید خودتون هم گفتید با چرخاندن اون اهرم شارژ میشه ایشون میخواهد تکونش بدهد تا شارژ بشه

سلام
عکس اون مدل رو هم گذاشتم

این مدل یک آهنربای میله ای داره که یک سیم پیچ با حرکت روی میله اینور و اونور میره و با قطع کردنِ میدان مغناطیسی برق تولید میکنه
با زیاد کردن تعداد میله ها میشه برق بیشتری تولید کرد

[reza computer]

فک کنم باید با آهنربا و سیم لاکی یه چیزی بسازم که وقتی تکونش میدم انرژی تولید کنه ولی انرژی تولید شده برای روشن کردن led کافی نیست

[ali_mohandes]

سلام
عکس اون مدل رو هم گذاشتم

این مدل یک آهنربای میله ای داره که یک سیم پیچ با حرکت روی میله اینور و اونور میره و با قطع کردنِ میدان مغناطیسی برق تولید میکنه
با زیاد کردن تعداد میله ها میشه برق بیشتری تولید کرد

بله درست ولی .....
ایشونمیگه میخوام خود چراغ قوه را تکونش بدم نه یه اهرم داشته باشه

[MOHAMMAD_ASEMOONI]

بله درست ولی .....ایشون میگه میخوام خود چراغ قوه را تکونش بدم نه یه اهرم داشته باشه

سلام
ظاهراً خوب توضیح ندادم
این شارژری که بنده منظورم هست , یک لوله ی پلاستیکی داره که سیم لاکی دورش پبچیده شده ( بوبین )
این بوبین ثابت هست و تکون نمیخوره اصلاً

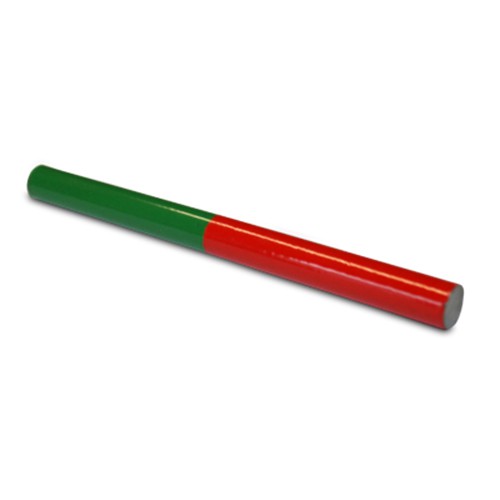

یک آهنربای میله ای درون بوبین هست که آزادانه میتونه حرکت کنه به عقب و جلو


دو سر آهنربا هم اسفنج فشرده داره تا وقتی حرکت میکنه صدای تلق تلق تولید نکنه
حالا با تکان دادن این مولد , برق تولید میشه

[ برای مشاهده لینک ، با نام کاربری خود وارد شوید یا ثبت نام کنید ]
البته باید براش یک مدار ساده ی یک سو کننده بذاریم ( چهار دیود - پلِ دیودی ) تا برق تولیدی رو که متناوب هست تبدیل به مستقیم کنه چون آهنربا در دو جهت حرکت میکنه و قطب مثبت و منفی هی عوض میشه پس یکسو کننده هم میخواد

یک خازن هم باید با برق خروجی موازی بشه تا افت و خیز ولتاژ رو تا حد امکان کم کنه
البته پب دیودیِ آماده توی بازار هست


یعنی یه چیزی مثل این مدار

نکات مهم در سیم پیچی:
هر چی سیم ضخیم تر باشه آمپر یا همون شدت جریان بیشتر میشه مثل لوله ی آبِ ضخیم که حجمِ آب بیشتر در ثانیه ازش میگذره
هر چه طول سیم بیشتر باشه ولتاژ ( فشار ) بیشتری تولید میشه پس محاسبه ضخامت و طول لازم ( تعداد دور سیم پیچ روی بوبین ) خیلی مهم هست
هر چی آهنربا قویتر باشه بهتره
هر چه سرعت حرکت آهنربا بیشتر باشه برق تولیدی هم قویتر میشه
سیم لاکی هم در مغازه های دینام پیچی و موتور پیچی و ترانس پیچی وجود داره
