سلام دوستان
بعد از مدتها اوومدم به فروم
یه پاور پوینت آماده کردم درباره ی شرکت سیسکو و VLAN Configuration.
بخونید تا در موردش بحث کنیم.
اینو واسه دانشگاه خودم آماده کردم.
مرسی
از لینک زیر دانلود کنین :
پاورپوینت 2013
حتما نرم افزار cisco packet tracer رو دانلود کنین.

[ برای مشاهده لینک ، با نام کاربری خود وارد شوید یا ثبت نام کنید ]

در ضمن یه تاپیک تو همین فروم داشتم با عنوان آموزش packet tracer. اونم دانلود کنین تا کار با packet tracer رو یاد بگیرین.
با تشکر

[Armin.Computer]

بحث VLAN ها بحث خیلی مهمی هست!
+
پاور پوینت رو خودتون طراحی کردید؟

[8086]

بله. چطور ؟

[Armin.Computer]

بله. چطور ؟

چیزی نیست
معمولا بین کاربرا کم پیدا میشه کسی خودش چیزی رو آموزش بده

[8086]

ممنون که انقدر اهل مطالعه هستین.

[8086]

با سلام
VLAN چیست ؟! Virtual Local Area Network یا شبکه های محلی مجازی شبکه هایی هستند که Broad Cast Domain رو کاهش داده و باعث داشتن ترافیک کمتر در شبکه و همچنین امنیت بالا در بخش های مهم شبکه ( نظیر مدیریت، امور مالی و ... ) میشود و همچنین میتونه کاری کنه که گروه های کاری یکسان در دو بخش گوناگون ( مثلا دفتر و کارخانه ( دو بخش مدیریت دفتر و مدیریت کارخانه)) با هم در ارتباط مجزا باشند.

نیازهای معمول یک LAN به این صورت تعریف میشود :

1 - نیازدارن Broadcast Domain محدوده بندی بشه تا بتونن پهنای باند بهتری رو داشته باشند.

2- کاربران در سازمانهای مختلف علاقه دارن تا با یکدیگر در زمینه های کاری مختلف تشکیل گروه داده و بعد به سرور متصل شوند.

3- محدود کردن دسترسی افراد معین به قسمت های مختلف شبکه

4- راهی فراهم بشه تا قسمت های مختلف یک LAN با هم در ارتباط باشند.


مثال : فرض کنید یک سوییچ 24 port در دفتر شماره 1 و یک سوییچ 24 port در دفتر شماره 2 داریم. فرض بر اینکه تمیم مدیریت هر دو دفتر 3 نفره، امور مالی 4 نفر، کارمندان 10 نفر به بالا، برای این کار ما نیاز به درست کردن 3 تا VLAN با نام های Management و Accounting و Staffs داریم. ( اسم ها اختیاری هستند و همچنین هر VLAN دارای یه شماره هم هست ). بعد از
ساخت VLAN ها باید پورت های سوویچ رو به عضویت VLAN ها دربیاریم. مثلا 4 پورت اول رو عضو VLAN مدیریت یا همون Management میکنیم و 5 پورت بعدی رو عضو VLAN حسابداری یا همون Accounting و ... تا آخر به همین ترتیب. تو ضیحات در ادامه کامل تر میشن.

Broad Cast Domain : اصول کاری سوییچ Broad Cast هست و یک پیغام Broad Cast پیغامی هست که در شبکه برای همه ارسال میشه و این عمل میتونه ترافیک شبکه رو تا حد زیادی بالا ببره.

در مبحث سوییچینگ Cisco دو نوع مبحث کاری مختلف وجود داره که یکیش استفاده از پروتکل STP و دیگری استفاده از VLAN هستش که ما اینجا به مباحث VLAN ها با استفاده از پروتکل VTP میپردازیم.

ُSTP : Spanning Tree Protocol
VTP : VLAN Trunking Protocol

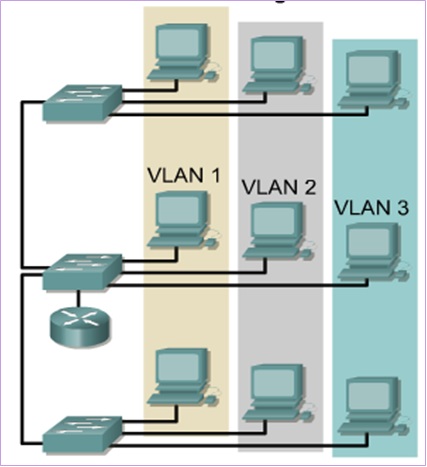

شمایی از استفاده از VLAN در شبکه که شبکه رو به Subnet های مختلف تقسیم میکنه و برای ار تباط VLAN ها میتونیم از 1 روتر استفاده کنیم.




چرا از روتر ها استفاده نمیکنیم برای این کار ؟

اول اینکه هزینه ها خیلی بالا میره و صرفه نیست.
دوم اینکه روتر ها خیلی مکانیزم عملشون کندتر از سوییچ هاست.
سوم اینکه روتر محدوده ی فیزیکی کوچیک میکنه.
و چهارم چون روتر بر روی هر دست خودش یه subnet ست میکنه برای همین subnet ها زیاد انعطاف پذیر نیستند.


خاصیت های VLAN : ( بررسی در یک سوویچ لایه 2 مثل 2960 )

1 - هر کاربر در یک VLAN دارای یک subnet جداگانه میباشد. در اصل هر VLAN یک subnet است.

2- Broadcast Domain هر VLAN فقط بین VLAN های هم نام جریان داره. در اصل هر VLAN خودش یک Broadcast Domain است.

3- سوییچ به ازای هر VLAN یک MAC-Address-Table جداگانه میباشد. ترافیک یا Broadcast Domain هر VLAN از VLAN های ناهمنام مخفی میماند.

4- سوییچ های لایه 2 توان توانایی مسیریابی یا routing بین VLAN هارو نداره.


پایان قسمت اول
توضیحات جزئی تر و کامل تر میشه.
با تشکر

[Armin.Computer]

[ برای مشاهده لینک ، با نام کاربری خود وارد شوید یا ثبت نام کنید ]
باید مطالب رو دسته بندی کنیم
نظرت چیه؟
مثل پیشنهادی که در تاپیک نتورک دادم

[8086]

خوبه. مدیریت با شما
