تبدیل کانکتور usb3 به usb2

[black.assassin]

سلام به همه عزیزان فروم P30world

دنبال یک عدد تبدیل می گردم مثل این :

  محتوای مخفی: picture

فکر کنم بدونید کارش چیه. از کانکتور usb 2 بهتون یه کاکنتور usb 3 میده.
حالا نیازی که من دارم :
من کیس گرین X5 دارم. این کیس دو عدد usb3 داره که برای من عملا قابل استفاده نیست چون مادربردم usb3 panel نداره یعنی برای پنل جلو. میخوام که این کاکنتور usb 3 رو به کاکنکتور usb 2 تبدیل کنم تا بتونم از دو تا usb دیگه استفاده کنم. می خوام اگه تبدیلی برای این کار باشه معرفی کنید و بگید که کجا می تونم پیدا کنم.
البته خودم یه سری اطلاعات دارم برای اینکه خودم یه کار ابتکاری بکنم و این تبدیل رو بسازم اما می خوام یه کار تمیز و بی دردسر باشه.
اینم اطلاعات :

  محتوای مخفی: !

از روی این عکسها میشه فهمید که با یه وصل کردن سیم همه چی حل میشه.
پین 1 و 2 usb 2 به پین 1 و 19 usb 3
پین 3 و 5 usb 2 به پین 8 و 9 usb 3
پین 4 و 6 usb 2 به پین 12 و 11 usb 3
پین 7 و 8 usb 2 به پین 4 و 7 یا 13 و 16 usb 3

از همه دوستان که اطلاعاتی در این زمینه دارند می خوام که راهنمایی بفرمایند. خیلی ممنون

[LightningII]

ها ؟ مگه خود کانکتور USB3 از لحاظ سخت افزاری Compatibility نداره با USB2 که شما دارید اینکارو میکنید ؟ منکه باهاش مشکلی ندارم !

[MR.CART]

شما منظورت تبدیل واسه USB Header مادربورده دیگه؟

[black.assassin]

شما منظورت تبدیل واسه USB Header مادربورده دیگه؟

بله دقیقا. ممنون بابت پاسخ

ها ؟ مگه خود کانکتور USB3 از لحاظ سخت افزاری Compatibility نداره با USB2 که شما دارید اینکارو میکنید ؟ منکه باهاش مشکلی ندارم !

مشکل اینجاست که کیسم کانکتور داره اما مادربردم این امکان رو نداره و فقط پورت usb2 ساپورت می کنه. از نظر فیزیکی هم این دو هدر شباهتی به هم ندارند. ممنون بابت پاسخ

[black.assassin]

نمی دونم آیا من گنگ صحبت کردم ؟ یکم با تصاویر توضیح می دم شاید منظورمو دوستان اشتباه متوجه نشن:

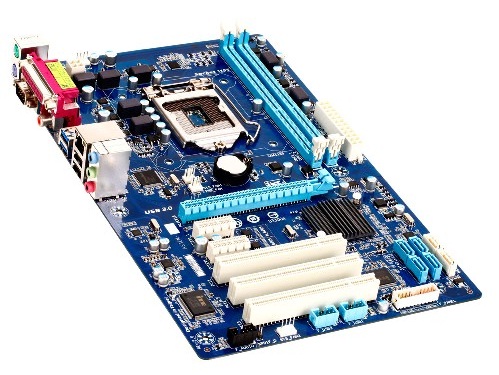

این مادربرد:



این هدر usb3 :


اینم هدر usb2


خب فکر کنم موضوع رو قشنگ باز کردم. منتظر پاسخ های شما هستم

[black.assassin]

مرسی از دوستان که اطلاعات مهمی در اختیار من قرار دادند.
من این کار رو انجام دادم و بدون هیچ مشکلی الان usb 2 ها دارند کار می کنند. این رو بگم برای راهنمایی دوستانی که شاید به این مشکل بر بخورند.
هدر usb 3 خودش سیم های مشکی ( gnd ) سبز ( D+ ) سفید (D- ) قرمز ( برق ) رو داره (دقیقا به همین رنگ ) و علاوه بر این 4 سیم که مربوط به usb2 هست 2 تا سیم زوج داره که جدا جدا به هم تابیده شدند و فویل دار هستند. این 4 سیم انتقال با سرعت بالا رو در usb 3 میسر می کنند و یک سیم لخت هم هست که هم نویز رو می گیره و هم gnd این 4 سیم محسوب میشه. از روی تصویر می گم :

همونطور که می بینید 1 تا 4 پینهای پایین کانکتور مربوط به usb 2 هست و 5 اتصال بالایی فقط مخصوص usb 3 هست. تنها کار سختی که می مونه اینه که یه هدر usb معمولیپ یدا کنید که واقعا سخته. من نتونستم گیر بیارم و از کیس قدیمی خودم که دیگه استفادش نمی کنم کندم.
