◄◄ آرشيو مدارهای الکترونیکی پر كاربرد

[payam]

فرستنده موج کوتاه

این مدار فرستنده در باند موج کوتاه HF کار می کند و قابل استفاده برای ارتباطات با برد کوتاه برای مقاصد آموزشی است .
توان خروجی این فرستنده در حدود ۱۰۰ میلی وات است .

[payam]

فرستنده FM با برد متوسط 300 متر

اینم نقشه ی یه فرستنده FM که با چندتا قطعه ساده صداهای اطراف میکروفن رو روی موج FM رادیو می فرسته. این مدارو خودم حدود 6 سال پیش روی یه تیکه فیبر چوبی درست کردم
و نتیجه عالی گرفتم. حتی ریز ترین صدا ها رو دریافت می کنه. برای قدرت بیشتر و صدای شفاف تر می تونید مقدار مقاومت R1 رو از 22 کیلواهم تا 10 کیلواهم کاهش بدید. همچنین می تونید برای برد بیشتر از آنتن کشویی استفاده کنید البته به شرطی که اونو یه جا ثابت نگه دارید. امواج رادیویی به بدن انسان حساسند. پس باید مدار رو بر روی میز یا جایی که با بدن تماس نداشته باشه و حتی تا فاصله 30 سانتیمتری اون انسان نباشه قرار بدین. نزدیک شدن بدن به امواج ساتع از آنتن مدار باعث تغییر فرکانس میشه.
گرفتن نتیجه بهتر مستلزم ساخت مدار روی فیبر مدارجاپی و حتی الامکان استفاده کمتر از سیمه. سعی کنید مدار جمع جور در بیاد ولی زیاد هم کوچیک نشه. خودم اینو روی یه تیکه فیبر چوبی درست کردم که تا الانم دارمش. عکسشو هم در زیر می بینید .

یک نکته: در حالت کار عادی و نرمال مدار باید ولتاژ بین پایه های کلکتور و امیتر هر دو تا ترانزیستور تقریبایک تا یک ونیم ولت باشه.

[payam]

مدار فرستنده ی امواج ویدئویی

سیگنال ورودی از طریق جک شماره یک J1 به مدار اعمال می شود ، این سیگنال از طریق خازن C1 به دیود کلمپ D1 داده می شود ، تا سطح dc پالسهای سینک (همزمانی) را ثابت نگهدارد تا باعث کاهش اثر شکفته شدن تصویر شود

، تا سطح dc پالسهای سینک (همزمانی) را ثابت نگهدارد تا باعث کاهش اثر شکفته شدن تصویر شود .پتانسیومتر R3 جهت تنظیم گین سیگنال ویدئو بکار رفته ، کار این پتانسیومتر بسیار شبیه ولوم کنتراست (درخشندگی) در تلویزیون است .پتانسیومتر R7 جهت تنظیم سطح سیاه سیگنال تصویر بکار رفته که تمامی سطوح سیگنال را به یک اندازه جابجا میکند در واقع میزان روشنائی تصویر را می توان توسط آن تنظیم کرد .ترانس T1(مخصوص فرکانسهای رادیوئی) به همراه خازن داخلی خودش یک مدار تانک را تشکیل میدهند که بخشی از اسیلاتور هارتلی به حساب می آیند ، فرکانس این اسیلاتور برروی 5.5 مگاهرتز تنظیم شده است.سیگنال صدای ورودی در J2 به بیس Q3 از طریق C2 و R4 کوپل میشود : سیگنال صدا بر روی حامل فرعی با فرکانسی 5.5 مگاهرتز بالاتر از فرکانس حامل تصویر مدوله می شود.صدای مدوله شده به صورت FM ، از طریق مقاومت R9 و خازن C5 به قسمت مدولاتور اعمال می گردند . از طرفی ترانزیستورهای Q1 , Q2 برای تقویت سیگنال تصویر و صدا که مدوله شده است در مدار بکار رفته است .Q4 به همراه L4 , C7 , C9 تشکیل یک مدار اسیلاتور کولپیتس را داده اند که این سیگنال تولید شده جهت مدوله کردن سیگنال صدا و تصویر بکار می رود.سیگنال خروجی از اسیلاتور توسط Q5 , Q6 تقویت میشوند.L1 , C12 , C13 تشکیل یک مدار ----- پائین گذر و تطبیق امپدانس را می دهند ؛ مقاومت R12 هم جهت انطباق سیگنال خروجی با هر نوع آنتی بکار رفته که بصورت اختیاری می باشد .

تنظیم مدار
مدار را به یک تغذیه 12 ولت وصل کنید ، پتانسیومتر های مدار را در وسط قرار دهید . سپس تلویزیون را روشن کرده و سیگنال خروجی مدار را به ورودی آنتن تلویزیون بدهید کانال تلویزیون را بر روی یکی از کانالهای 2 الی 6 قرار دهید ، توسط یک پیچ گوشتی غیر فلزی مقدار L4 را طوری تنظیم کنید که تصویر تلویزیون سیاه شود . برای تنظیم دقیقتر L4 را طوری تنظیم کنید که سیاهی تصویر ماکزیمم شود . حال خروجی های صدا تصویر یک دستگاه ویدئو را به ورودی های مدارتان وصل کنید و آنرا روشن و PLAY کنید . الان بایستی شما تصویر را بر روی تلویزیون داشته باشید . جهت تنظیم بهتر دوباره L4 را تنظیم کنید . در صورتی که تصویر نیامده بود مدارتان را از لحاظ اتصالات بد بررسی کنید . سپس R3 را برای بهترین درخشندگی و R7 را هم برای بهترین حالت تصویر تنظیم کنید . شاید دوباره شما نیاز به تنظیم L4 بعد از تغییر R3 , R7 داشته باشید . نهایتا T1 را با یک پیچ گوشتی غیر فلزی برای بهترین صدا و تصویر در یافتی تنظیم کنید .

[payam]

آمپلی فایر پرتابل صوتی

این آمپلی فایر به سهولت و در مدت زمان کمی ساخته میشود و به آسانی قابل حمل به هر نقطه میباشد و برای دوستانی که برای بار اول آمپلی فایر میسازند شروع خوبی است.

منبع تغذیه آن عبارتست از یک عدد باتری 12 ولت که حداقل جریان آن 500mA میباشد.

با این حساب میتوان از باتری اتومبیل برای آن استفاده کرد.برای همین منظور فیش مخصوصی در نقشه برای منبع تغذیه خارجی تعبیه شده است.

قدرت متوسط این دستگاه 2تا 3 وات میباشد.آنچه باعث مزیت این آمپلی فایر به دستگاههای مشابه میشود عبارت از سادگی مدار و حد اقل قطعات میباشدبا اینحال صدای حاصل از دستگاه صافتر از دستگاههایمشابه میباشد. مدار دستگاه از یک مدار مجتمع IC377و چند خازن و مقاومت تشکیل شده است. بلندگوی دستگاه میتواند از نوع 6تا8 اینچی باشد.

این آمپلی فایر را میتوان بر روی مدار چاپی مونتاژ کرد. نکته ای که لازم به تذکر است اینکه باید IC راروی سوکتقرار داد و از لحیم کردن مستقیم پایه های آی سی به مدار اجتناب ورزید.

برای محافظت آی سی در برابرحرارت تولید شده در هنگام کار بهتر است که از یک رادیاتور به منظور تبادل حرارت یا هیت سینک استفاده کرد. هیت سینک باعث اطمینان ما از IC به هنگام کار در ماکزیمم قدرت میشود. شکل مدار اصلی دستگاه و مدار چاپی و طرز سوار کردن قطعات بر روی صفحه مدار چاپی در شکل نشان داده شده است.

شکل ساخته شده دستگاه و جعبه ی بلندگو نیز نشان داده شده است . نکته ای که قابل تذکر است اینکه بجای دو خازن C4وC5 میتوان از یک خازن 0.47میکرو فاراد استفاده کرد . لاززم به ذکر است مصرف دستگاه به هنگام بیکاری یا هنگامی که سیگنالی از آن عبور نمیکند 15mAمیباشد.

elecomper.blogfa.com

[payam]

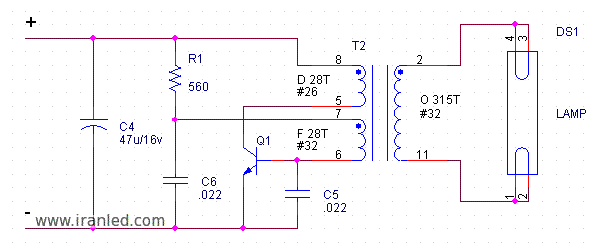

اينورتر براي مهتابي


مدار زير يك مهندسي معكوس از Archer model number 61-3724 mini fluorescent/incandescent flashlight combo مي باشد. كل دستگاه در فضايي به اندازه 4.5 در 2.5 در 8.6 سانتي متر جا مي گيرد و با 3 باتري سايز ‍C (ها اي كه گفت نفهميدم يعني چي ) آلكالاين راه اندازي مي شود و يك لامپ F4-T5 را راه اندازي مي كند.

1. ترانس مدار يك هسته E‌ مانند فريت است. و سايز كلي آن "8/5 در "4/3 در "16/3. شاخه هاي كناري "8/1 ضخامت دارند و شاخه وسطي "16/3 . بوبين نايلوني قطري به اندازه "16/5 دارد (اندازه ها به اينچ است). يك گپ (فضاي خالي) به ضخامت "0.020 بين دو قسمت هسته وجود دارد (براي جلوگيري از اشباع هسته)
2. سيم پيچ 315دوري خروجي ابتدا بايد پيچيده شود و بعد از آن 28 دور درايور (D) و 28 دور فيدبك (F) بين هر كدام از دسته سيك پيچ ها بايد عايق مناسب قرار دهيد.
3. ترانزيستور مدار مي تواند هر ترانزيستور NPN معمولي با توان متوسط مانند 2n3053 باشد. براي استفاده از ترانزيستور هاي PNP پلاريته مدار را عوض كنيد.
4. تغيير دادن قطعات مدار و ولتاژ ورودي مي تواند راندمان مدار را بهتر كند. مقدار قطعات بحراني نيست ولي در صورت تغيير زياد ممكن است باعث عدم نوسان دستگاه شود ولي تغيير آنها مي تواند كار كرد مدار را متناسب با ولتاژ ورودي و جريان خروجي بهتر كند
5. خروجي دستگاه داراي ولتاژ زيادي است حتما موقع كار بادستگاه نكات ايمني را رعايت كنيد.

منبع

برای مشاهده محتوا ، لطفا وارد شوید یا ثبت نام کنید

[payam]

A basic regulated 12 Volt power supply

مدار منبع تغذیه ی 12 ولت رگوله شده

توضیحات ترجمه شده :

در این مدار از یک دیود زند 13 ولت استفاده شده است . D2 ، که عمل رگولاتور ولتاژ را انجام میدهد .
این مدار دارای جریانی تا 500 میلی آمپر میباشد .

[payam]

گیرنده تمام باند فرکانسهای AM تا مایکروویو ( مدار 1 )

[sara.]

سلام،چطور می شه از این کد ها استفاده کرد؟؟؟؟؟؟؟؟؟؟؟ کمک !!!!

[payam]

سلام،چطور می شه از این کد ها استفاده کرد؟؟؟؟؟؟؟؟؟؟؟ کمک !!!!

کدوم کد ها دقیقا ؟!

[payam]

مدار آمپلی فایر 2000ٌ وات !

2000W Amplifire Schematic
