تاپیک تخصصی تسلیحات نظامی

[VAHID]

این تیربار نارنجک انداز ، نخستین بار در سال 1960 طراحی و ساخته شد. این تیربار به زودی جای تیربارهای کالیبر 50 میلیمتری را در نیروی زمینی امریکا خواهد گرفت. در حال حاضر هم در نیروی دریایی ، یگان تفنگداران دریایی و نیروی هوایی امریکا از این سلاح استفاده می شود. تيربار نارنجک انداز 40 ميليمتري MK-19 ، با هدف اجرای آتش پرحجم و سرکوب کننده برضد نیروها و سنگرها و خودروهای سبک دشمن ، برروی خودروهای هامر ، کامیون ها و خودروهای پشتیبانی M88 نصب می شود. در عملیات طوفان صحرا ، امریکایی ها از این سلاح استفاده می کردند.

تيربار نارنجک انداز MKI9 ، تا فاصله 1500 متری در مقابل اهداف کوچک و تا فاصله 2200 متری ، برضد اهداف بزرگ کارآمد است. نواخت تیر علمی این سلاح 60 تیر در دقیقه و نواخت تیر عملی آن 40 تیر در دقیقه است. وزن کلی این سلاح 431/54 کیلوگرم می باشد. هر جعبه مهمات این سلاح ، حاوی 48 گلوله با وزنی حدود 29 کیلوگرم است. برای اجرای آتش مؤثر در شب ، می توان دوربین دیددرشب AN/TVS-5 را بر روی این سلاح نصب کرد. مهمات استاندارد برای این تیربار نارنجک انداز ، خرج سوختار شدید چندمنظوره می باشد که قادر است در زره های ورقه ای سراسری (RHA) و بتون هایی به ضخامت 16 اینچ نفوذ کند.

در عملیات های آفندی از تيربار نارنجک انداز 40 ميليمتري MK-19 ، به صورت خمپاره اندازهای 60 میلیمتری (به عنوان سلاح منحنی زن) و در اجرای آتش مستقیم ، در نقش موشک اندازهای تاو استفاده می شود. نواخت تیر این تیربار ، 350 نارنجک در دقیقه بوده و برد مؤثر آن نیز 1600 متر می باشد.

کارکردهای فنی:

تيربار نارنجک انداز 40 ميليمتري MK-19 ، با هوا خنک می شود. با جداسازی قطار فلزی نارنجک ، کار باز و بست سلاح آغاز می گردد. این نارنجک انداز که با گاز باروت مسلح می شود ، کاملآ خودکار بوده و خدمه آن می توانند در مسافت های کوتاه و با مهمات محدود آن را با خود حمل کنند. این سلاح می تواند طیف گسترده ای از نارنجک های 40 میلیمتری را شلیک کند.

نارنجک های 40 میلیمتری دارای خرج سوختار شدید چندمنظوره M430 ، قادر هستند در زره هایی به قطر 2 اینچ نفوذ کنند. ترکش های این سلاح می تواند باعث کشته شدن افراد در فاصله 5 متری و زخمی شدن افراد در فاصله 15 متری از محل اصابت شود. متعلقات همراه این تیربار عبارتند از: بستر نصب MK64 ، MOD5 ، سه پایه M3 و دوربین دیددرشب AN/TVS-5. این تیربار را همچنین می توان بر روی برجک خودروهای زرهی و نفربرها نیز سوار کرد.

[VAHID]

این هم تصویری از دو بمب افکن غول پیکر در کنار هم!!
که هر کدوم راهبرد های کاربردی نظامی خودش رو داره!! حالا میتونید به راحتی متوجه بشوید که چرا B52 لقبه خدای جنگ رو داره.

[VAHID]

M320 Grenade Launcher
نارنجک انداز سبک و پیشرفته ای است در ارتش ایلات متحده و ناتو.این مدل بسیار پیشرفته تر و موثر تر از مدل M203 میباشد.این نارنجک انداز طراحی شده شرکت هکلر و کخ آلمان میباشد.این نارنج انداز جایگزین مدله قبلی خود شد و توسعه یافت در ارتش امریکا.اما این نوع M320 نیز با مدلهایی که در اسلحه AG36 به کار رفته یکسان نیست و دارای تفاوتهایی میباشد.و مدل امریکایی دارای تفاوتهایی در قسمت جلویی ماشه برای تنطیمات بهتر و مستقل تر هست که مدل آلمانی فاقد آن میباشد.این مدل در سال 2008 به طور گسترده جایگزین مدل قبلی خود شد و هم اکنون نیز مورد استفاده هست.از قابلیتهای این مدل می توان مجهز شدن به دوربین دید در شب و مادون قرمز و مسافت سنج لیزری و گلوله های دود زا را نام برد.این نارنجک انداز قابل استفاده در دو مدل اسلحه M16 و M4 Carbine می باشد.این نارنجک انداز جدا گونه نیز قابل استفاده است.

طراحی و ساخت:سال 2008 هکلر وکخ آلمان
قیمت: 3500 دلار
وزن:1.5کیلو گرم
طول:350م.م
طول گلوله: 40x46م.م
سیستم تغذیه:تک فشنگ
نرخ آتش:5تا 7 دور در دقیقه
برد مفید:150متر
برد نهایی:400متر

[VAHID]

3 تا از بمب افکن های سنگین راهبردی آمریکا که هر کدام به تنهایی ویزگی ها و القاب خاص خودشون رو دارا هستند.

B-2 Spirit:بمب افکن رادار گریز (شبح مرگ)

B-52 Stratofortress:بمب افکن سنگین(خدای جنگ)

B-1 Lancer: بمب افکن مافوق صوت

تمامی این بمب افکنها قابلیت حمل بمب هایی با کلاهک هسته ای رو دارا هستند و به تنهایی میتوانند جهنمی از آتش در خاک دشمن ایجاد کنند.

[VAHID]

سی-۱۳۰ هرکولس هواپیمای ترابری نظامی با چهار موتور توربوپراپ است که توسط شرکت لاکهید آمریکا ساخته می‌شود.

ایالات متحده آمریکا در شرایطی وارد جنگ کره شد که همهٔ هواپیماهای ترابری نظامی‌اش مثل سی-۴۶ و سی-۴۷ و سی-۱۱۹ (فلائینگ بوکس کار) و سی-۱۲۱ (کانستیلیشن) موتورهای پیستونی داشتند و طرح‌های‌شان متعلّق به جنگ جهانی دوم بود. بنابراین در دوم فوریه ۱۹۵۱ نیروی هوایی ایالات متحده طرح هواپیمای ترابری نظامی با مشخصات زیر را به مناقصه گذاشت:

قدرت حمل حدود ۱۷۱۴۵ کیلوگرم بارمزد
امکان پرواز از روی باند صحرایی
پرواز با سرعت زیاد از ارتفاع پایین
برد عملیاتی زیاد

دولت ایران پیش از انقلاب ۱۳۵۷، ۶۶ فروند از این نوع هواپیما را خریداری کرده بود. گمان می‌رود امروز تنها حدود ۱۵ فروند سی-۱۳۰ در ناوگان هوایی ایران در خدمت باشند. این هواپیما دارای ۴ موتور توربو پراپ است تا در صورت از کار افتادن ۱ یا ۲ موتور، به راحتی قابل پرواز و کنترل باشد.
هواپیمای ترابری سی-130 هرکولس را باید بدون تردید اسب بارکش نه تنها نیروی هوایی کشورمان ، بلکه

بسیاری از نیروهای هوایی کشورهای دیگر جهان به شمار آورد . نیروی هوایی ایران ابتدا در دهه 60 میلادی

تعدادی( سی-130 ) مدل بی را خریداری نمود، ولی بعدا آن ها را به پاکستان فروخته و انواع پیشرفته تر آن

یعنی( سی-130 ) ایی و اچ را جایگزین نمود ، که با وجود عمر و کارکرد فراوان ، همچنان سرپا و توانا می باشند.

[ata.royalfalcon]

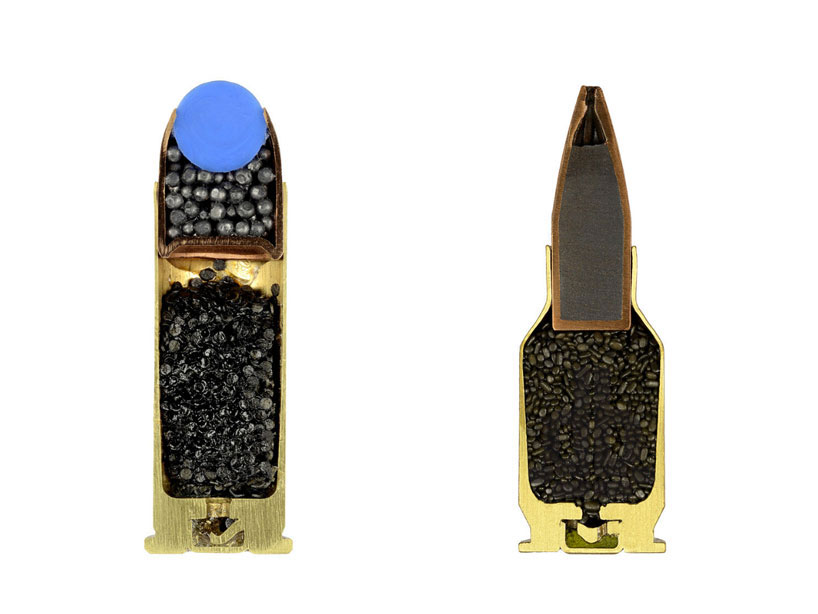

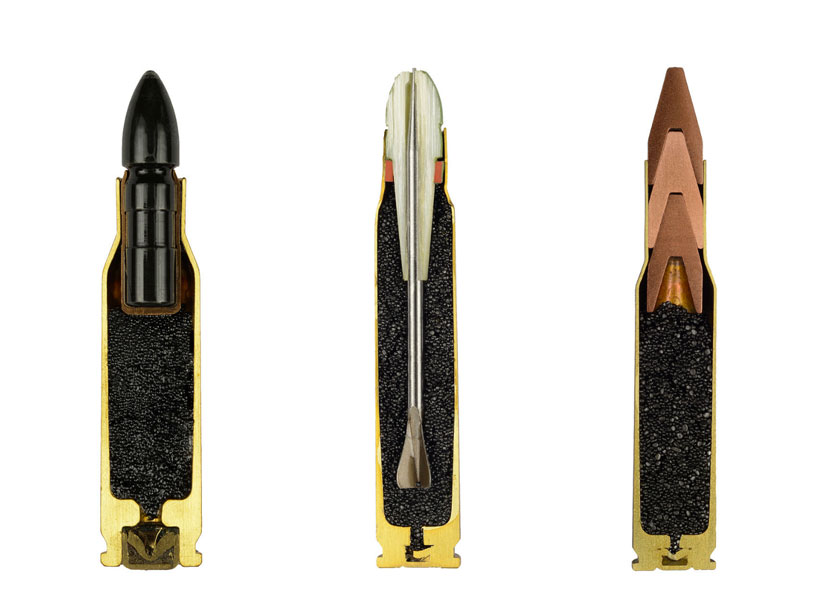

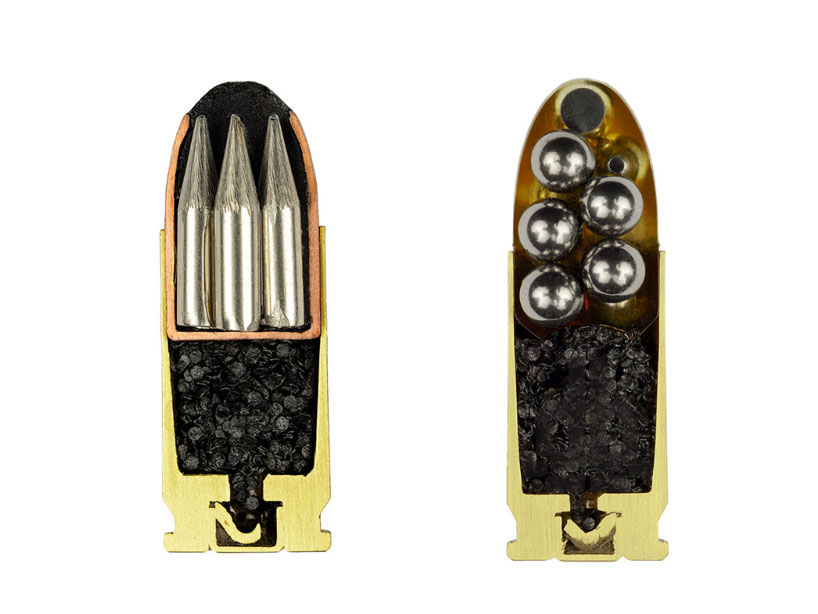

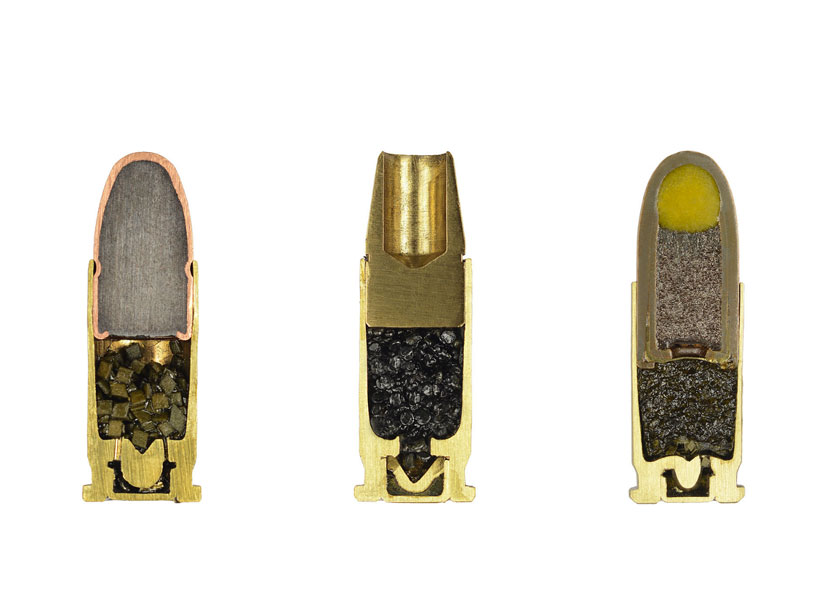

کالبدشکافی گلوله‌ها

سابین پرلمن (sabine pearlman) عکاس سرشناس اتریشی،نمایی جالب از برش مهمات و گلوله‌های مختلف را عکاسی کرده است .














mashreghnews.ir
pearlmanphotography.com

[global_id]

دوستان کسی فرق بین بمبهای jdam و sjdam رو میدونه؟

[VAHID]

دوستان کسی فرق بین بمبهای jdam و sjdam رو میدونه؟

jdam یا کاملش Joint Direct Attack Munition يك كيت هدايت كنندهء بمب سقوط آزاده كه در محل دم يا قسمت انتهايي اون نصب مي‏‎شه
و دقت بمب رو تو سقوط ازاد افزایش میده



یه نمونه دیگه هم LJDAM میگن Laser Joint Direct Attack Munition

LJDAM شامل یک کیت استاندارد هدایت شونده JDAM به علاوه کیت هدایت لیزی است که قابلیت ردیابی سیگنالهای لیزر هدف را دارا میباشد. این بمب هدایت شونده برای منهدم ساختن اهداف متحرک و ثابت در زمین و دریا طراحی شده است. سیستم هدایت لیزری این سلاح همچنین توسط سیستم هدایت ماهواره ای GPS به صورت آلترناتیو پشتیبانی میشود.

[VAHID]

کمپانی چند ملیتی اروپایی Eurocopter با استفاده از تکنولوژی Blue Edge با تغییر شکل و مقطع پروانه هلیکوپتر موفق شد صدای گوشخراش آنرا در حد نجوایی معمولی کاهش دهد و استتار کامل را برای پرواز هلیکوپتر ها فراهم

آورد.

صدای بسیار بلندی که توسط پره های پروانه هلیکوپتر به وجود می‌آید،به دلیل عبور ملخ‌ها از جریان‌های گردابی برجامانده از چرخش پروانه اصلی است.نام علمی این برهمکنش تیغه-گرداب(Blade-Vortex) است.

اما کمپانی Eurocopter با تغییر شکل این بال‌های گردان و ایجاد انحنا در انتهای آن،توانست طول موثر تماس این تیغه‌ها را با جریان گردابی کاهش دهد و صدای ناشی از چرخش آن‌ها را در حد صدای نجوایی معمولی به شدت 3 یا 4 دسی‌بل کاهش دهد،یعنی ساکت تر از فن های کامپیوتر بی صدایی همچون فن های کمپانی Enermax و یا فن های 120 میلیمتری بسیار معروف آلمانی Cougar vortex 120mm pwm.

تکنولوژی هایی مشابه این تکنولوژی در هلیکوپتر های آمریکایی UH-60 Black Hawk مدل رادار گریز و هلیکوپتر رادار گریز و پنهانکار RAH-66 Comanche به کار رفته شده است.

[camaro lt]

تيربار M 60 با كاليبر 7.62 ساخت كشور آمريكا

اين تيربار ساخت شركت SACO DEFENSE( زير مجموعه كمپاني عظيم هوا فضايي جنرال دايناميكز )، از سال 1957 تا كنون در حال توليد و خدمت در ارتش آمريكا بوده و كارنامه درخشاني از خود در نبردهاي گوناگون بجا گذاشته است.

اولين حضور اين جنگ افزار در جنگ طولاني مدت و بسيار خشن ويتنام بود و توانست كارايي خوبي از خود نشان دهد.

گرچه اين سلاح انفرادي بوده و براي پياده نظام طراحي شده بود،اما قابليت بالاي تيراندازي اين سلاح به حدي بود كه بلافاصله به عنوان سلاح استاندارد بر روي هليكوپترهاي سري بل معروف به هيويي نصب و مورد استفاده قرار گرفت، همچنين استفاده گسترده از آن بر روي ناوچه هاي گشتي كه در تالابها و آبراههاي ويتنام گشت ميزدند، محبوبيت آن را در بين نيروهاي نظامي نشان ميداد.
همچنين نصب آن بر روي انواع خودروهاي زرهي و نيمه سنگين، جيپ و خودروهاي نفر بر آبي خاكي ، كارايي بالاي آنرا بيش از پيش مشخص ميكند.

سيستم تغذيه اين سلاح قطار فشنگ بوده ، اما نمونه هايي كه داراي خشاب باشند نيز ديده شده.

باز و بسته كردن اين سلاح آسان و سريع انجام ميشود و در عين حال مقاومت خوبي در برابر حرارت زياد ناشي از شليك مداوم ، گرماي محيط و رطوبت و شن و خاك ميدانهاي نبرد دارد.
اين تيربار با نواخت تير 500 تا 650 گلوله در دقيقه، و برد موثر 1100 متر، توان پوشش دهي زيادي را در عرصه نبرد از خود نشان داد.

در طي سالياني كه از عمر توليد اين اسلحه ميگذرد، مدلهايي متنوع با قابليتهاي بيشتر توليد گشته، از جمله M 60 E1 . M60 E2 . M60 B . M60 C . M60 D. M60 E3 . M60 E4/MK43

اين اسلحه همچنان در حال استفاده در نيروهاي مسلح آمريكا ميباشد و به غير از آمريكا، ميتوان به ليست بلند كشورهايي اشاره كرد كه از اين سلاح در ارتشهاي خود استفاده ميكنند، مانند:

بوليوي، بوسني هرزگوين، برزيل،كامبوج، شيلي، كلمبيا،كاستاريكا، جمهوري چك، كنگو، دومنيكن، السالوادور، فيجي ، يونان، هايتي ، هندوراس، اندونزي، ژاپن، اردن، ليبريا، لوكزامبورك، مالزي،مغرب، نيكاراگوا، پاناما، پرو، فيليپن ، پرتغال ، سودان، تايلند، تونس، اوگاندا، ونزوئلا، تركيه وچند كشور ديگر..
