بازسازی آرمیچر استارت شورلت نوا ( بخش 5 )
بعد از عایق کردن آرمیچر و سیم پیچها با شارلاک، اجازه میدهیم تا عایق کاملا خشک شده و بخشهای احتمالی که عایق خوبی نخورده، مجددا با شارلاک پوشانده میشود.

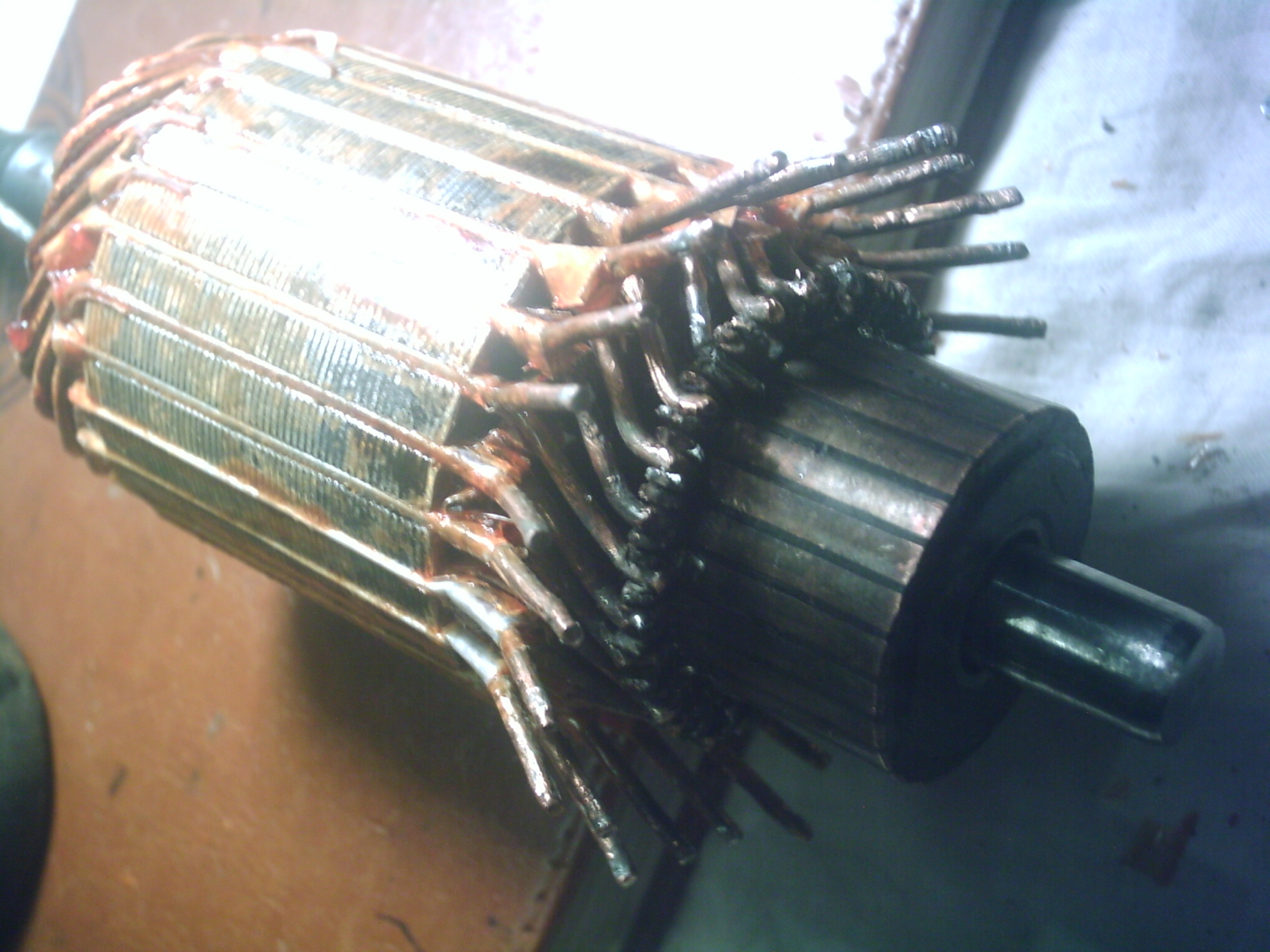

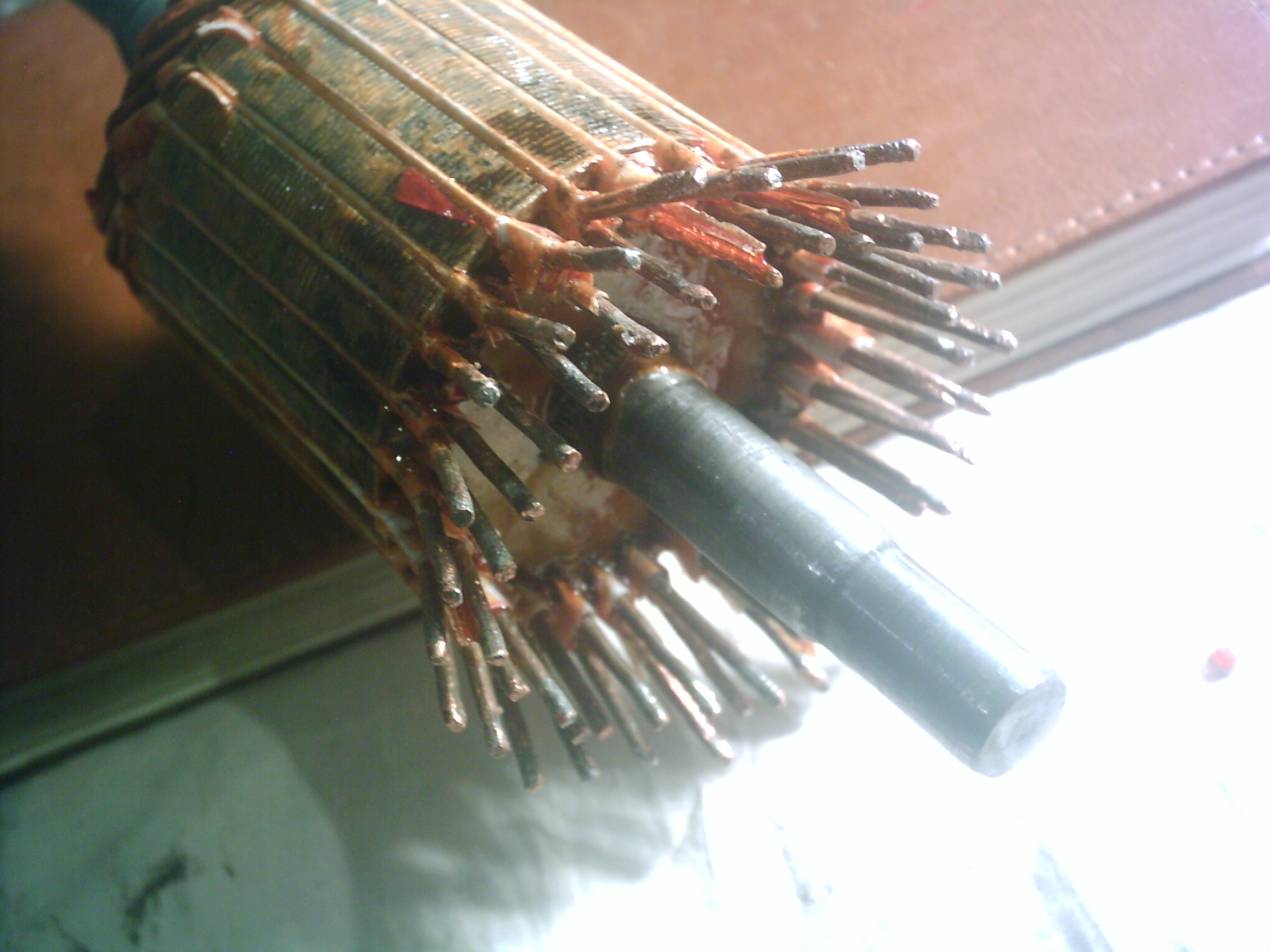

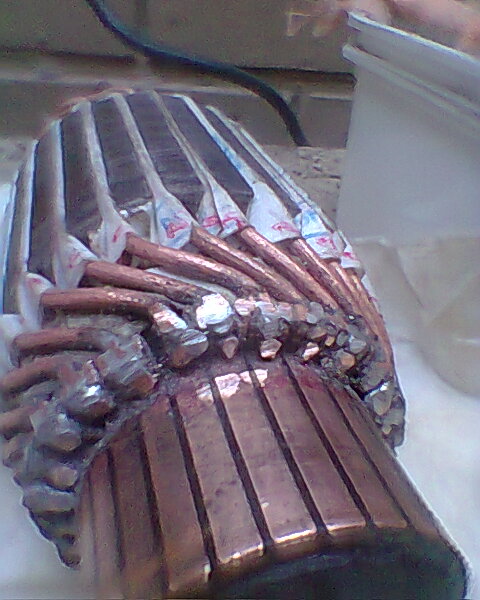

هنگامی که عایق شارلاک کاملا خشک شد، زمان نصب کلکتور میرسد. قبل از نصب کلکتور، میبایست فضای کافی برای نصب کلکتور در محل قبلی خود ، بر روی شافت آرمیچر ایجاد شود ، که برای این منظور ، با خم کردن انتهای سیمهای خارج شده از هسته آرمیچر، این فضا بوجود خواهد آمد.
هنگام نصب مجدد کلکتور، میبایست محل آن را بر اساس اندازه قبلی که گرفته شده، در نظر گرفت که در اینجا فاضله کلکتور تا سر شافت، 2 سانت و 1 میلیمتر می باشد.
رعایت این فاصله بسیار مهم است ، زیرا برای قرار گیری دقیق زغالها بر روی کلکتور ، و هم فاصله لازم برای اتصال سر سیمها به کلکتور، محاسبه شده.
همچنین جهت اتصال مناسب سر سیمها به کلکتور، بر اساس فرم چیدمان استاندارد و قبل بیرون آوردن سیمها از هسته آرمیچر، بهتر است یکی از ترمینالهای کلکتور را به عنوان مبنا قرار داره و آن را دقیقا روبروی یکی از شیارهای هسته آرمیچر نصب کنیم تا بر آن اساس تعداد فاصله مناسب برای هر سیم و اتصال به کلکتور مشخص باشد، که همان فرمی است که قبل از باز کردن کلکتور بوده است.

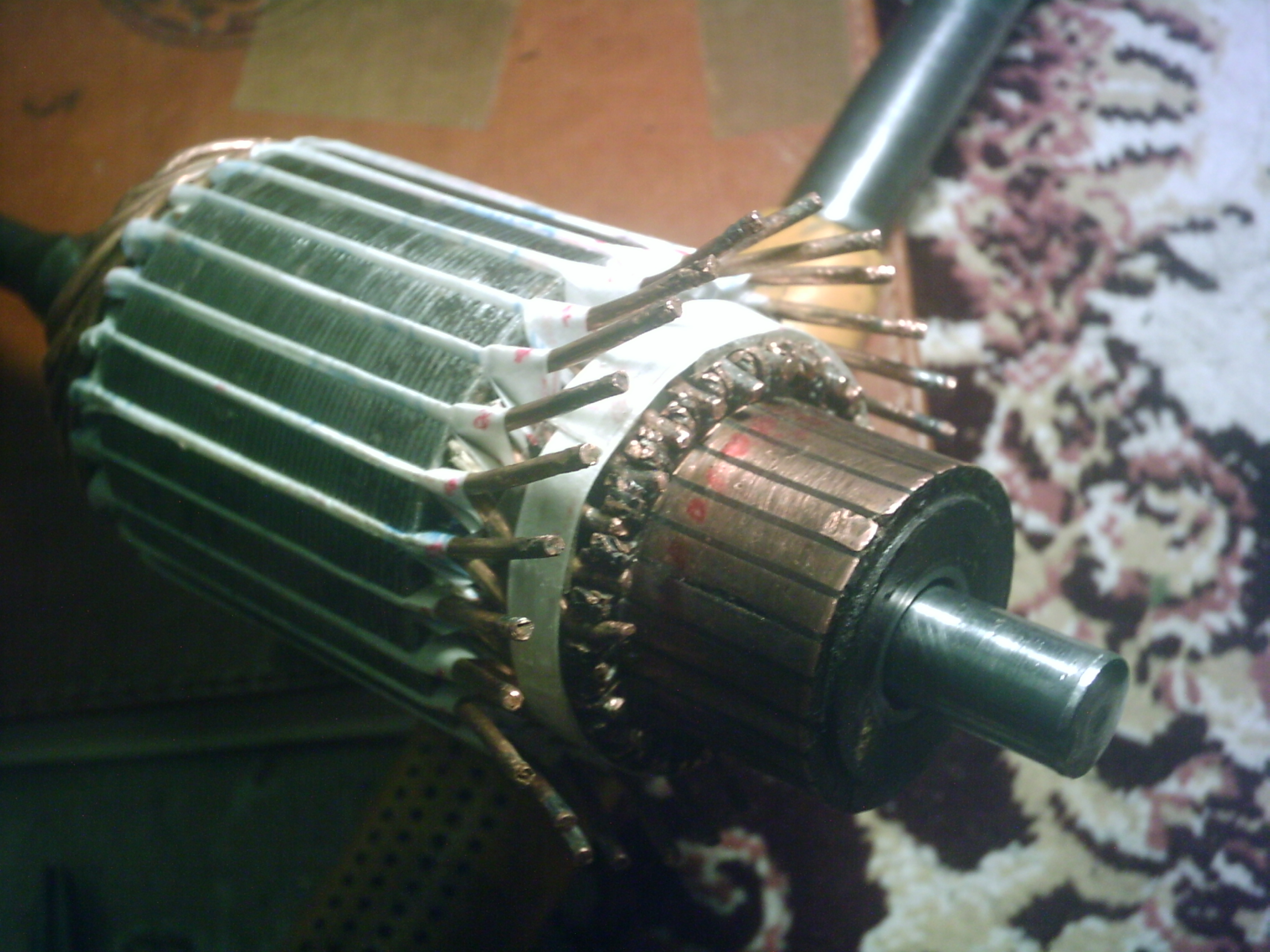

اولین اتصال از سیمها، در ردیف زیر شروع میشود که در این ردیف، سیمها به سمت چپ منحرف شده و به ترمینال مربوطه در کلکتور متصل میگردند.

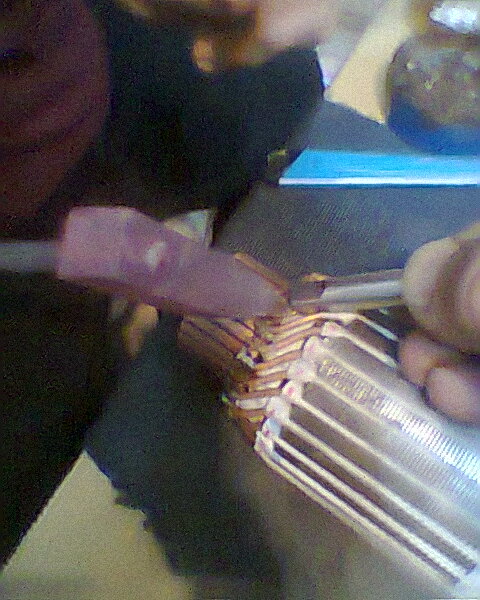

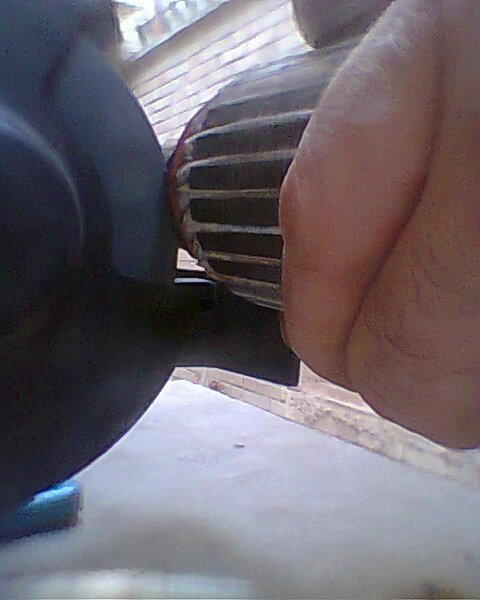

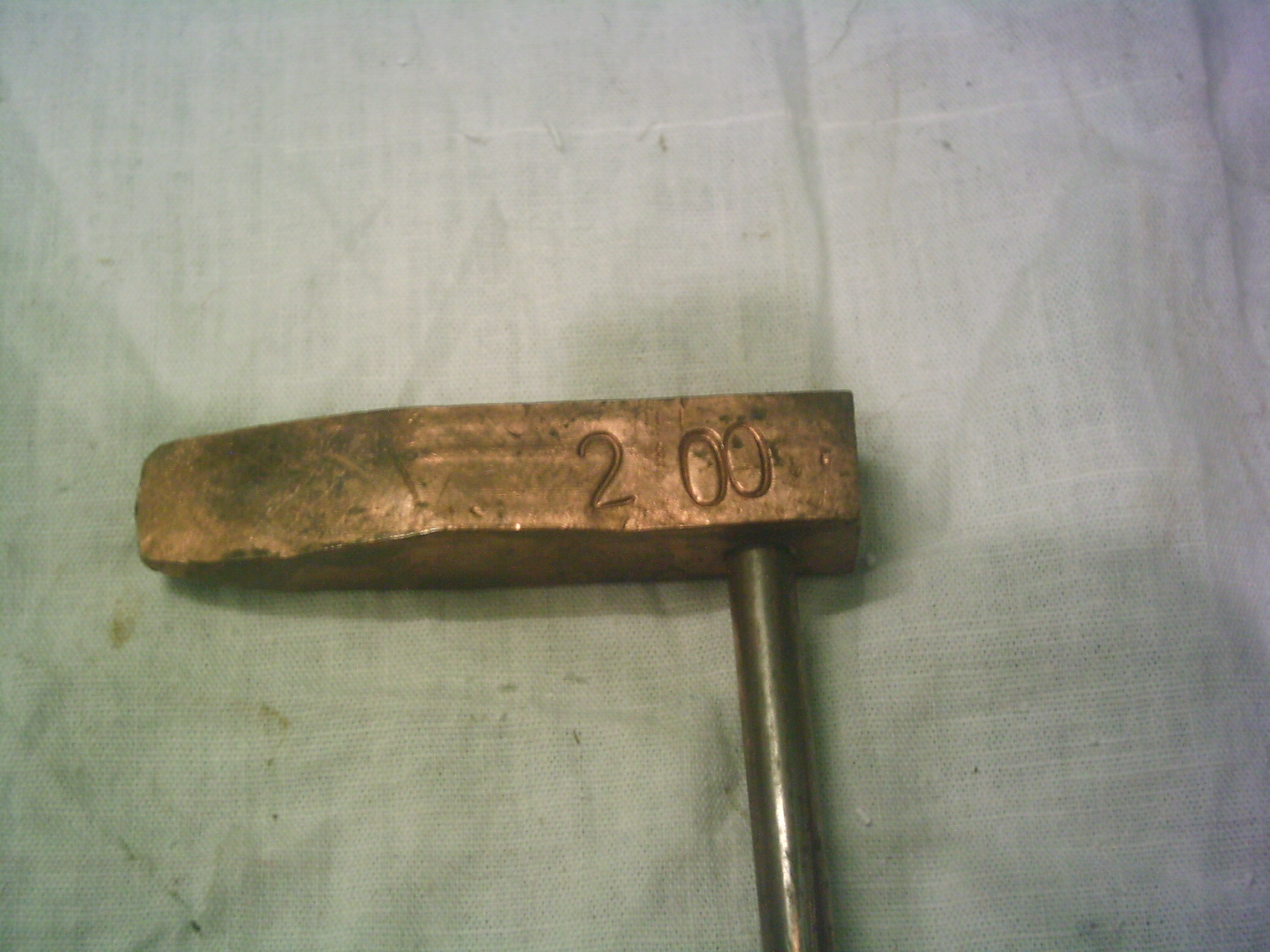

بهتر است از قبل، محل اتصال سیمها به کلکتور ( ترمینالها) مقدار کمی سوهانکاری و تمیز گردد، همچنین کمی سوهان زدن مختصر برای سر سیمها تا اتصال تمیزی برای لحیمکاری وجود داشته باشد.
همچنان که سر سیمهای ردیف زیر را به کلکتور متصل میکنیم، باید مراقب عدم وجود اتصال کوتاه در سیمها نیز باشیم ، و استفاده از اهمتر و یا تست لامپ لازم است. البته این تست کردن از یک مرحله به بعد ، امکانپذیر نخواهد بود که دلیل آن در ادامه مراحل بعدی توضیح داده خواهد شد.

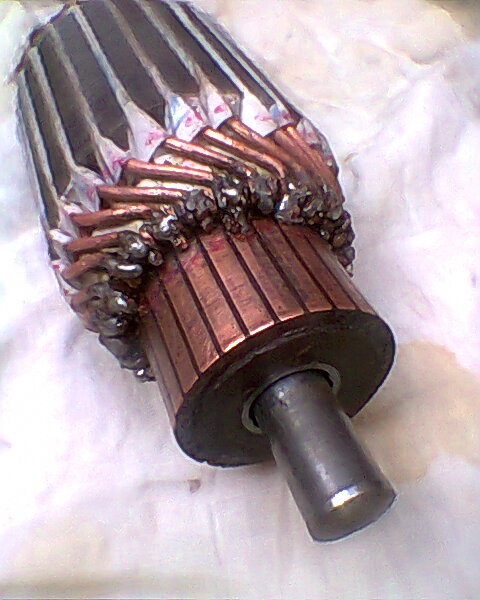

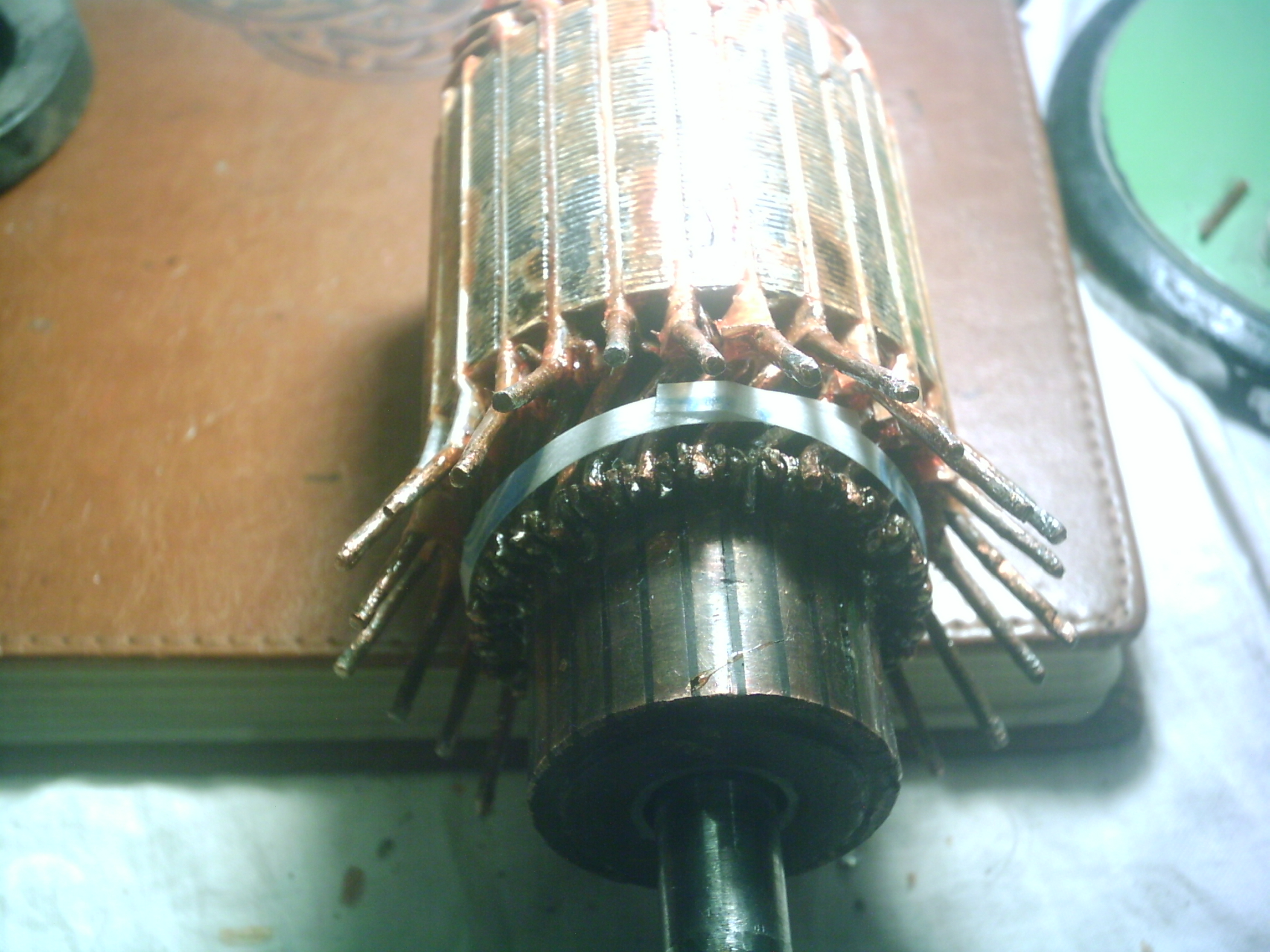

هنگامی که تمام سیمهای ردیف پایین به کلکتور متصل شد، نوبت عایق کردن این ردیف سیم، نسبت به ردیف بالا خواهد بود که با استفاده از یک نوار کاغذ عایق انجام میشود.
هرچند که سیمها شارلاک خورده و عایق هستند، اما استفاده از این عایق مضاعف، باعث ایجاد اطمینان بیشتر و جلوگیری از اتصال کوتاه ناخواسته می شود .
هنگامی که سیمها را برای اتصال به کلکتور خم میکنیم، ممکن است مقداری از عایق شارلاک کنده شود که میتوان مجددا با قلم مو مناسب، بخشهای صدمه دیده را با شارلاک ، مجددا ترمیم کرد.
وجود عایق کاغذی در بین دو ردیف بالا و پایین، برای جلوگیری از اتصال کوتاه احتمالی بواسطه همین مسئله است.
